ウォームネジ 歯面の傷の外観検査自動化

対象ワークについて

ウォームネジ歯面の外観検査自動化の検討です。
検出しなければならない外観異常は、
・歯面の傷
です。

撮像方法

画像取得環境は下図の通りです。向かい合う2つの白色バー照明で 斜めから光を当てつつ、暗視野部分で観察することで 傷を見えやすくしています。また、ネジを一周させ、ラインスキャンカメラで連続的に撮像し、１枚の画像としています。

検出結果

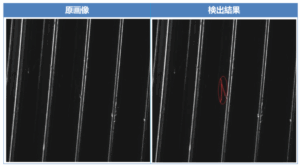

サンプル①

下図の通り、傷（赤枠部分）を正確に認知しています。

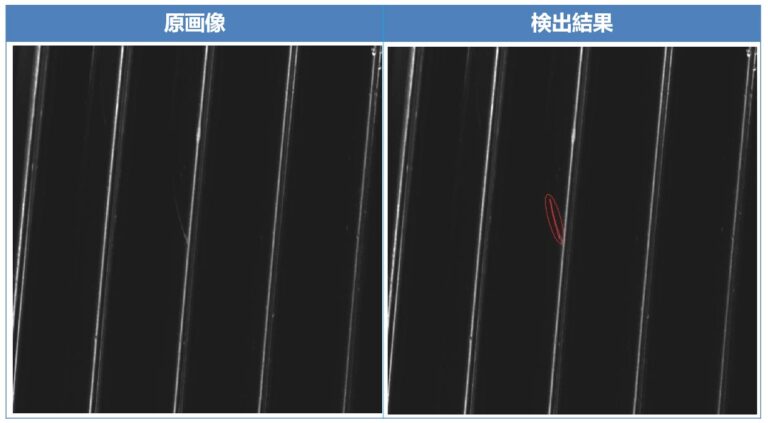

サンプル②

サンプル①と同様に、傷（赤枠部分）を問題なく、認知しています。

まとめ

当事例では、問題なく全サンプルの傷を検知することができました。これにより、ウォームネジ歯面の自動検査を実現することが可能です。ただし、いずれも傷部分のコントラストが低いため、傷の様子によっては検出が困難になる可能性も考えられます。
